Eigenprojekt ● Live

Abkant

Fachrechner für die Blechbearbeitung: gestreckte Länge, Biegezugabe und K-Faktor nach DIN 6935. Mit automatischer K-Faktor-Ermittlung, Live-SVG-Vorschau und Profil-Editor für komplexe Biegungen. Herstellerunabhängig und offline in der Werkstatt nutzbar.

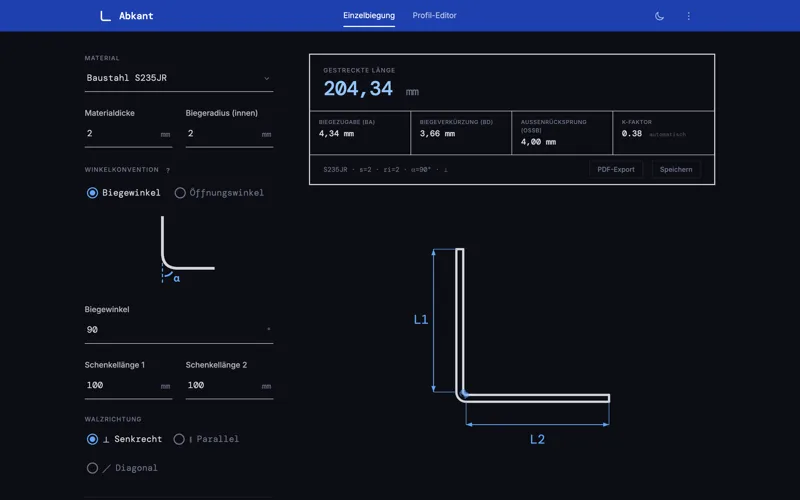

Abkant: Einzelbiegung mit Berechnungsergebnis und Echtzeit-Vorschau
Normgerecht
DIN 6935
Offline in der Werkstatt
PWA
Echtzeit-Vorschau
Live-SVG
Export-Formate
PDF / CSV

Lighthouse

Perf.
93/100
A11y
96/100
BP
100/100
SEO
100/100
Typ
Eigenprojekt
Highlights
  • Offline-fähig (PWA)
  • SVG-Visualisierung
  • PDF/CSV-Export
  • Touch-optimiert
Stack
  • Angular
  • TypeScript
  • PWA
Live-Seite
abkant.de (öffnet in neuem Tab)
01

Die Ausgangslage

In der Blechbearbeitung muss vor jeder Biegung die gestreckte Länge berechnet werden. Die gängigen Formeln nach DIN 6935 erfordern mehrere Zwischenschritte und hängen vom sogenannten K-Faktor ab, der je nach Material, Biegeradius und Blechdicke variiert. Bei komplexen Profilen mit mehreren Biegungen wird das schnell unübersichtlich. Bestehende Online-Rechner decken meist nur Einzelbiegungen ab und setzen Vorkenntnisse voraus.
Abkant: Einzelbiegung mit Berechnungsergebnis und Echtzeit-Vorschau
02

Der Ansatz

Abkant löst das Problem auf zwei Ebenen. Für einfache Fälle gibt es einen Einzelbiegungs-Rechner mit automatischer K-Faktor-Ermittlung und Live-SVG-Vorschau. Für komplexe Profile gibt es einen Profil-Editor, in dem mehrere Biegungen nacheinander definiert werden. Das Profil wird samt Maßen und Winkeln als SVG gerendert. Der K-Faktor kann automatisch nach Norm berechnet oder manuell gesetzt werden, falls der Maschinenhersteller eigene Werte vorgibt.
03

Das Ergebnis

Herstellerunabhängige Biegeberechnungen, die bisher nur mit teurer Spezialsoftware oder aufwendigen Tabellen möglich waren. Die Live-SVG-Vorschau macht Ergebnisse sofort sichtbar und reduziert Materialverschnitt durch Probieren am Bildschirm statt am Blech. Als PWA offline in der Werkstatt einsetzbar, mit PDF- und CSV-Export für die Dokumentation. Die Oberfläche ist für Touch-Bedienung an der Abkantpresse optimiert.

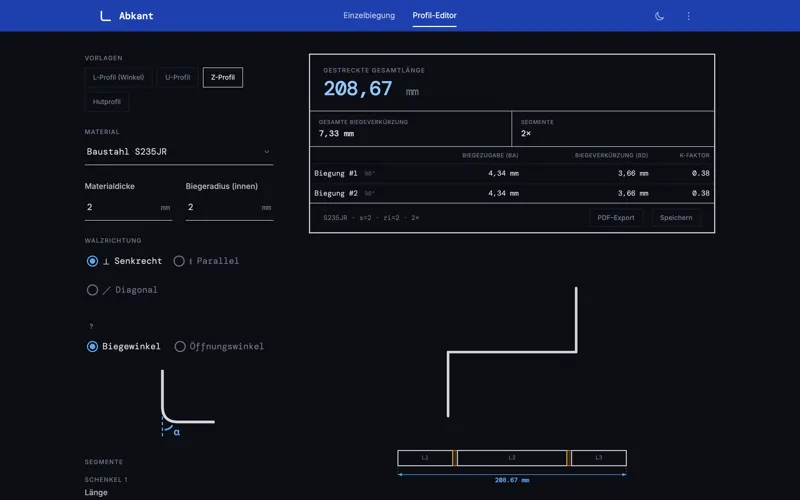

Abkant: Profil-Editor mit Berechnungsergebnis und Echtzeit-Vorschau
